針對低壓開關柜中絕緣材料如何設計選型進行了闡述。從低壓開關柜與絕緣材料密切相關的幾個重要性能出發進行分析，首先介紹耐壓性能對絕緣材料選擇的影響，比如絕緣電壓、暫時過電壓、瞬態過電壓等；其次介紹耐熱性能對絕緣材料選擇的影響，比如長期耐熱溫度、短時耐熱溫度等；最后介紹電動力、原材料類型、加工工藝性、環保要求等對絕緣材料設計選型的影響。

低壓開關柜廣泛應用于配電、照明和電機控制等電能轉換和控制場合，影響著國民經濟和生活的各個方面。低壓開關柜里安裝了許多電氣元件和發熱零部件（例如銅母線、絕緣導線等），為防止過壓或過熱引起的停電、停工甚至傷人、火災等事故，除了選擇質量?jī)?yōu)良的電氣元件外，低壓開關柜內部合理的結構設計和合理的原材料選擇至關重要。優秀的結構設計不僅會充分考慮所有內裝元器件和所有載流部件的散熱、強度、絕緣、各種防護、耐壓等性能，還會充分考慮機械應力、電氣應力、熱應力和環境壓力等因素造成的不利影響，從而保障低壓開關柜安全可靠運行。

此外，絕緣材料的設計選型也與低壓開關柜的性能密切相關，本文將對此進行闡述，并結合應用案例進行分析，希望能給同行帶來一些啟發。

1 耐壓性能的要求對

絕緣材料選擇的影響

電氣設備運行時，在正常使用條件下承受的是工作電壓，由于系統電壓的不穩定性以及系統外部的影響，電氣設備還會承受各種過電壓，例如暫時過電壓、操作過電壓、雷擊過電壓等，如果電壓過高，就有可能造成絕緣材料的擊穿。因此，電氣設備需要具備耐受上述各種電壓的能力。

通常，設備的絕緣電壓應等于或大于所在系統的工作電壓。絕緣電壓是選擇工頻耐受電壓和爬電距離要參考的電壓值。施加工頻耐受電壓可以衡量電路耐受暫時過電壓的能力，施加沖擊耐受電壓可以衡量其耐受瞬態過電壓的能力。

在低壓系統中，常見的工作電壓為400 V，A、B、C三相，當過電壓類別為Ⅳ類（即電源進線點水平）時，國家標準規定的額定沖擊耐受電壓為6 kV。A、B、C三相母線系統通常選擇銅排，由絕緣件支撐，如圖1所示。圖中灰色表示絕緣支撐件，紅色表示導體——銅排。a為電氣間隙（即兩個導體之間的最短直線距離），b為爬電距離（即兩個導體之間沿絕緣材料表面的最短距離）。任何情況下，爬電距離都不應小于相應的最小電氣間隙，即b≥a。

最小電氣間隙由所在系統的額定沖擊耐受電壓決定。比如，當額定沖擊耐受電壓為6 kV時，電氣間隙最小為5.5 mm，即a≥5.5 mm。低壓開關柜的產品標準《低壓成套開關設備和控制設備 第1部分：總則》（GB/T 7251.1—2013）的10.9.3.5條規定，如果電氣間隙達到了標準規定的最小電氣間隙的1.5倍，則可以免除沖擊耐受電壓試驗，只需用測量的方法進行電氣間隙的驗證即可。

最小爬電距離由額定絕緣電壓、環境污染等級和材料組別三者共同確定。例如，在額定絕緣電壓為690 V、環境污染等級為3、材料組別為Ⅱ的條件下，最小爬電距離為9 mm；而材料組別為Ⅲa的條件下，最小爬電距離為10 mm。由此可以看出，材料組別越高，需要的最小爬電距離越小，結構可以設計得越緊湊。

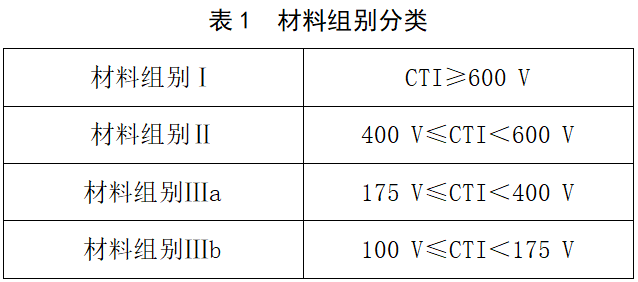

材料組別分類如表1所示[1]。

注：CTI是相比電痕化指數的英文名稱第一個字母的縮寫，是固體絕緣材料能經受住50滴規定的試驗溶液而不出現電痕化的最大電壓值，單位為伏特[1]。

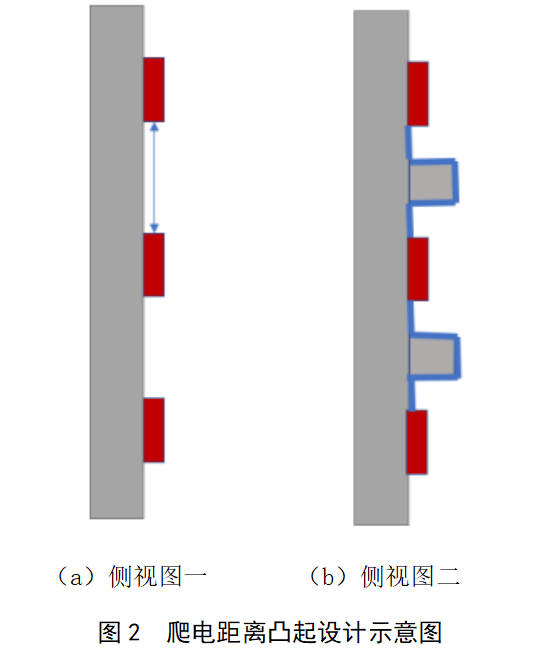

在進行結構設計時，A、B、C三相導體間要保持一定的電氣間隙和爬電距離，否則會被擊穿，造成短路甚至火災等事故。因?yàn)殡姎忾g隙a最小要求為5.5 mm，爬電距離b最小要求為9 mm（假設選擇材料組別為Ⅱ）。為了同時滿足最小a和最小b的要求，要么將電氣間隙放大到9 mm，要么將灰色的絕緣材料的表面由平面設計改為凸起表面設計，以增加爬電距離到9 mm，如圖2（b）所示，藍色部分相加為爬電距離。如果選擇電氣間隙≥1.5×5.5=8.25 mm，那么就可以免做沖擊耐受電壓的試驗。因此，選擇電氣間隙≥9 mm，則同時可以滿足最小爬電距離的要求，還可以免做沖擊耐受電壓的試驗。在實際結構設計時，要從整體出發多方權衡到底選擇多大尺寸。
